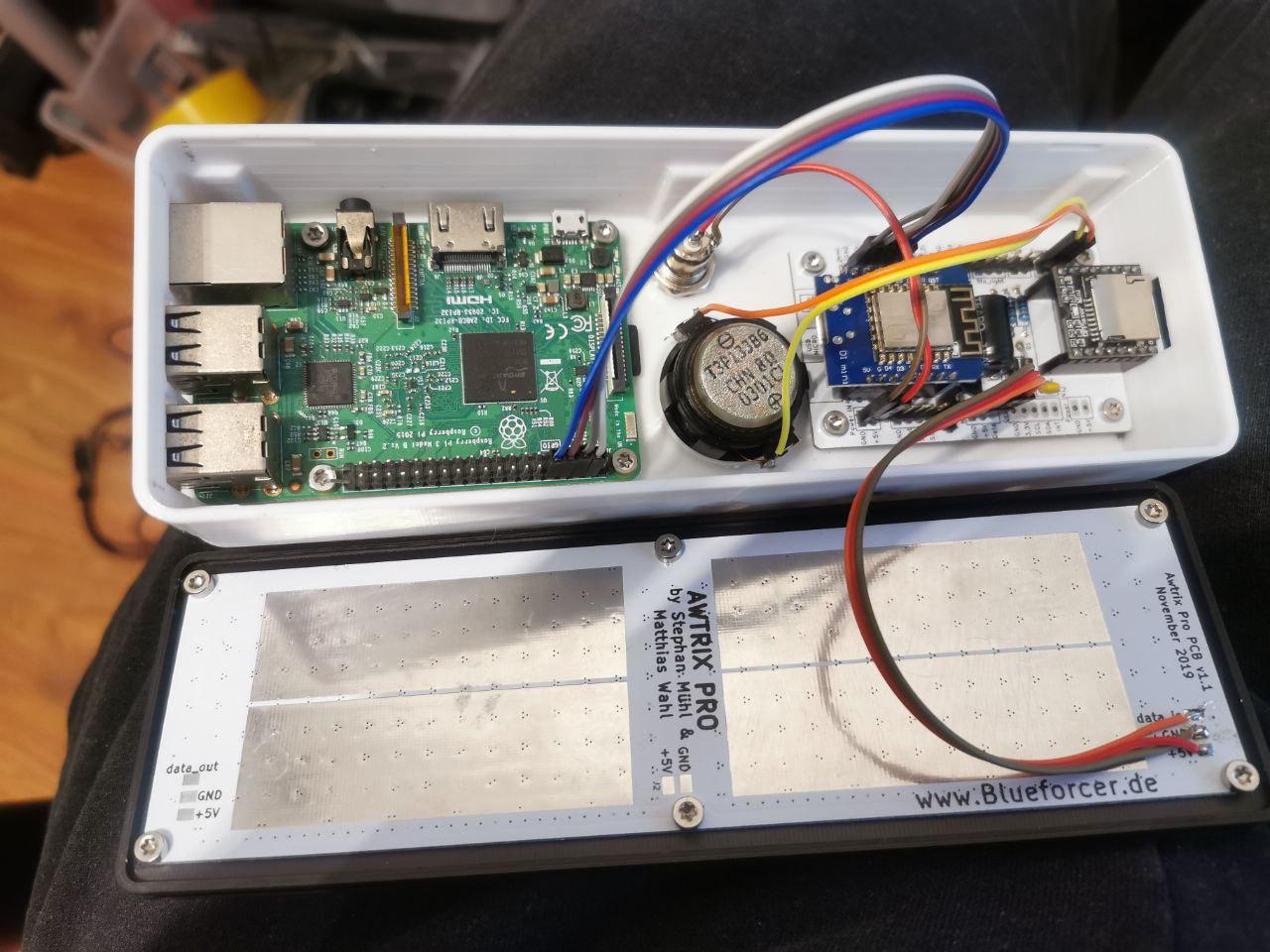

内部构造

必备部件

序号	名称	链接
1	PCB板	点击购买
2	32x8彩色点阵	点击购买
3	3D打印件	点击购买
4	NodeMCU ESP8266	点击购买
5	5V电源 (>=2A)	点击购买
6	电源插头	点击购买

基本接线图

接线图

LED点阵

NodeMCU开发板

可选部件

序号	名称	链接
1	光敏电阻 LDR GL5528	点击购买
2	音频模块 DFPlayer Mini	点击购买
3	温湿度传感器 HTU21D	点击购买
4	喇叭	点击购买
5	触摸传感器x3	点击购买

DFPlayer Mini/声音模块

DFplayer Mini音频模块可以播放声音，你需要把MP3文件放在TF卡中 ，然后通过DFplayer Mini播放出来 比如，在下雨的时候发出提醒，需要提醒你喝水的时候发出提醒。

您需要在DFplayer SD卡上创建一个文件夹“ MP3”，然后将mp3移至该文件夹。 mp3必须以4位数字开头， 例如： 0001.mp3 或者 0001 - Testfile.mp3. AWTRIX规定0001-0100用于内部使用，从0101开始，是用户可以使用的编号。

下载默认声音文件

DFPlayer Mini接线图

Wemos	DFPlayer Mini	Function	Note
5V	VCC	Power supply (+)
G	GND	Power supply (-)
D7	TX	Transmit
D5	RX	Receive	former D8

温湿度传感器

你可以使用三种不同的室内气候传感器。 可以选择使用HTU21D、BME280或者BMP280。

• BME280可以显示温度湿度、大气压力。
• HTU21D可以显示温度湿度,推荐选择这个，性价比较高。
• BMP280可以显示温度、大气压力。

Wemos	BME280	Htu21d	Function	Note
3.3V	VCC	VCC	power supply (+)	not 5V compatible!
GND	GND	GND	Power supply (-)
D3	SDA	SDA	I2C Data
D1	SCL	SCL	I2C Takt

触摸传感器

Wemos	Button left	Button middle	Button right	Function	Note
3.3V	VCC	VCC	VCC	Power supply (+)
G	GND	GND	GND	Power supply (-)
D0	I/O	-	-	Touch signal
D4	-	I/O	-	Touch signal	Solder bridge A
D8	-	-	I/O	Touch signal

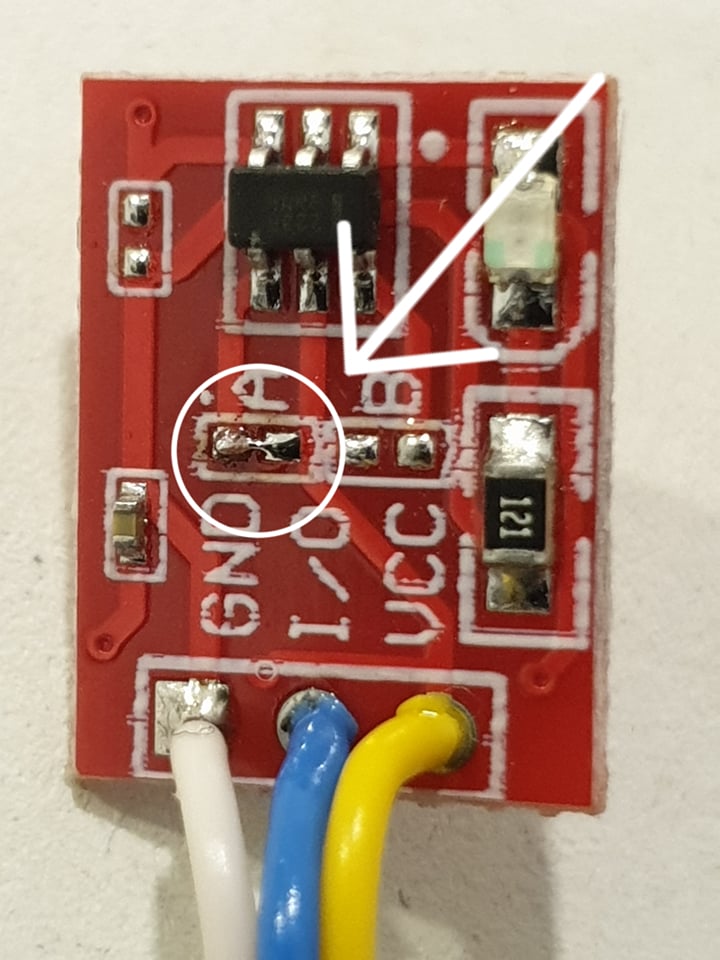

注意

触摸传感器在电路板上有两个焊点，中间传感器必必须将两个焊点焊起来。否则开发板将无法启动。这会将I / O引脚设置为低电平有效。不建议使用其他触摸传感器，因为它们不是为外壳设计的（尺寸不同），并且无法焊接焊点。

光敏电阻/光线传感器

光敏电阻主要作用是通过环境光线调整亮度来保证晚上不刺眼，白天需要亮度的时候调高亮度。

ldr

使用串口或者USB线连接到点阵

如果主机和控制器之间的WiFi传输出现问题，则可以通过串行将主机直接连接到控制器。

Wemos仍然需要连接到wifi网络。WiFi连接用于更新控制器，如果没有通过串行传输的数据，则作为备用。

也可以通过USB接口连接（也适用于任何其他主机平台）。 只需通过microUSB电缆与服务器连接到ESP8266。

使用GPIO时 ，树莓派需要按照以下方式连接：

ESP8266	树莓派GPIO	功能
5V	04 - 5V	电源 (+)
GND	06 - GND	电源 (-)
RX	08 - TXD	发送
TX	10 - RXD	接收

注意

请注意树莓派版本。 这里可能会有差异

默认情况下，必须为树莓派启用串行接口。树莓派3及以上的，可以使用以下命令完成此操作：

 sudo raspi-config nonint do_serial 1
 sudo raspi-config nonint set_config_var enable_uart 1 /boot/config.txt
 sudo reboot
